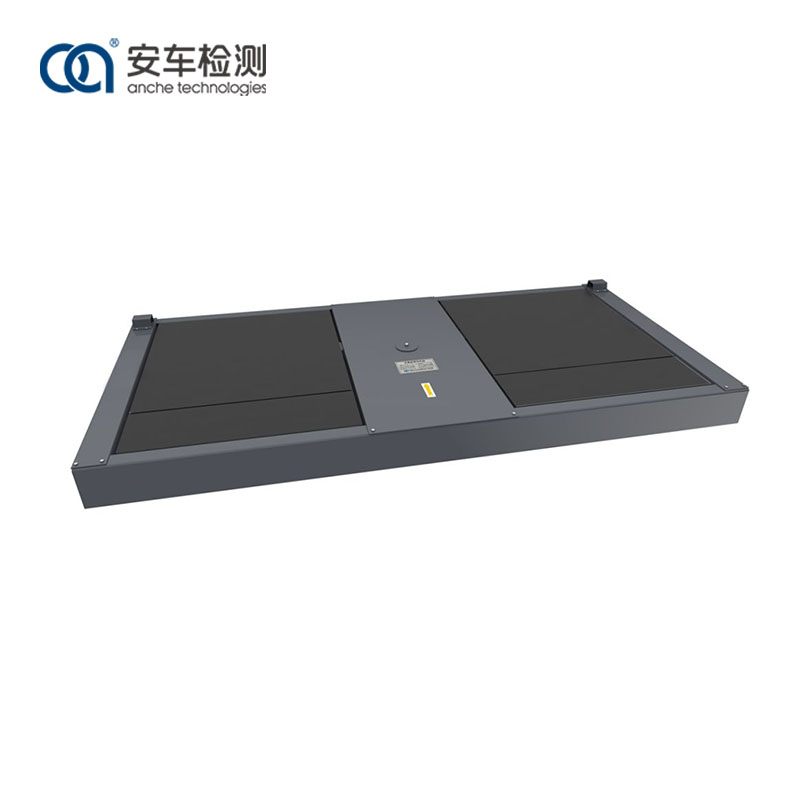

Մեքենան մոտենում է ուղիղ դեպի 3 տոննա կշռող կողային սայթաքման փորձարկիչը: Երբ ղեկը անցնում է ափսեի կողքով, այն կառաջացնի կողային ուժ, որը ուղղահայաց է ափսեի վարման ուղղությանը: Կողային ուժի մղման ներքո երկու թիթեղները միաժամանակ սահում են դեպի ներս կամ դեպի դուրս: Թիթեղի կողային սայթաքումը փոխակերպվում է էլեկտրական ազդանշանների տեղաշարժման սենսորների միջոցով, իսկ կողային սայթաքման արժեքը հաշվարկվում է կառավարման համակարգով:
1. Անբաժանելի հարթակի կառուցվածքով փորձարկիչը եռակցվում է ընդհանուր քառակուսի պողպատե խողովակի և ածխածնային պողպատե թիթեղների կառուցվածքի հետ՝ բարձր կառուցվածքային ուժով և ժամանակակից տեսքով:
2. Չափման բաղադրիչները օգտագործում են բարձր ճշգրտության տեղաշարժման սենսորներ, որոնք կարող են ճշգրիտ և ճշգրիտ տվյալներ ստանալ:
3. Ազդանշանի միացման միջերեսը ընդունում է ավիացիոն խրոցակի դիզայն, որն ապահովում է արագ և արդյունավետ տեղադրում և կայուն ու հուսալի տվյալներ:
4. Այն հագեցած է հանգստացնող թիթեղներով՝ սարք մտնող տրանսպորտային միջոցների վրա կողային ուժերը ազատելու համար՝ ապահովելով արժեքների ճշգրտությունը:
5. Այն հագեցած է կողպման մեխանիզմով, որը կողպում է թիթեղը ոչ ստուգման իրավիճակներում՝ մեխանիզմի վնասումը կանխելու համար:
Anche 3 տոննա կողային սայթաքման փորձարկիչը նախագծված և արտադրված է խստորեն համաձայն չինական ազգային ստանդարտների JT/T507-2004 Ավտոմոբիլային կողային սայթաքման փորձարկիչ և JJG908-2009 Ավտոմոբիլային կողային սայթաքման փորձարկիչ: Փորձարկիչն ունի տրամաբանական դիզայն և հագեցած է ամուր և դիմացկուն բաղադրիչներով: Ամբողջ սարքը ճշգրիտ է չափումների մեջ, պարզ է շահագործման մեջ, համապարփակ գործառույթներով և պարզ ցուցադրմամբ: Չափման արդյունքները և ուղեցույցի տեղեկատվությունը կարող են ցուցադրվել LED էկրանին:
Anche-ի կողային սայթաքման փորձարկիչը հարմար է տարբեր ոլորտների և ոլորտների համար և կարող է օգտագործվել ավտոմոբիլների հետին շուկայում սպասարկման և ախտորոշման համար, ինչպես նաև փորձարկման կենտրոններում տրանսպորտային միջոցների ստուգման համար:
Մոդել |
ACCH-3 |
Թույլատրելի առանցքի զանգված (կգ) |
3000 |
Փորձարկման միջակայք (մ/կմ) |
±10 |
Ցուցման սխալ (մ/կմ) |
±0.2 |
Կողքի սլայդի չափը (մմ) |
1000×1000 |
Հանգստացնող տախտակի չափը (մմ) (ըստ ցանկության) |
1000×300 |
Ընդհանուր չափերը (L×W×H) մմ |
2990×1456×200 |
Սենսորային էներգիայի մատակարարում |
DC12V |
Կառուցվածք |
Կրկնակի ափսեի միացում |
